پروژه های داخلی
برای مشاهده ی بقیه تصاویر پروژه ها لطفا ورق بزنید.

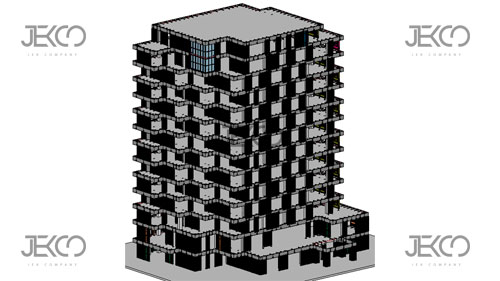

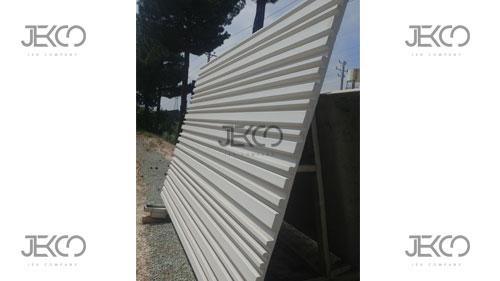

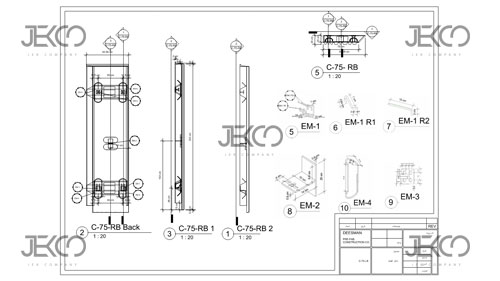

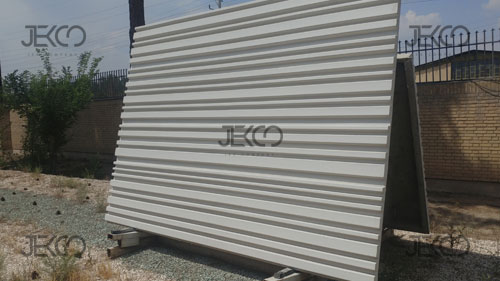

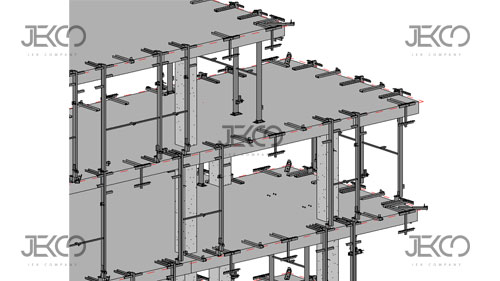

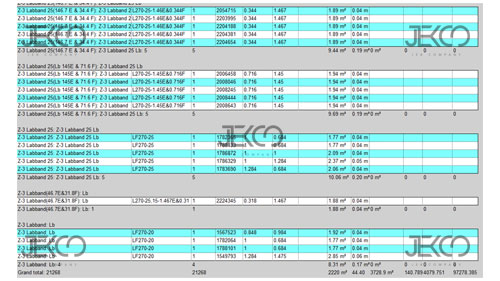

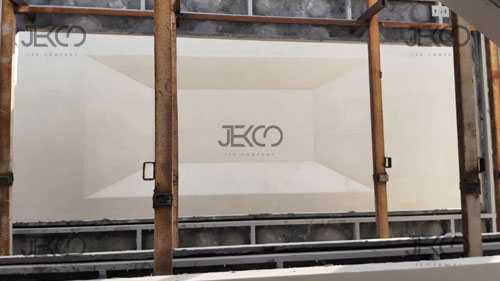

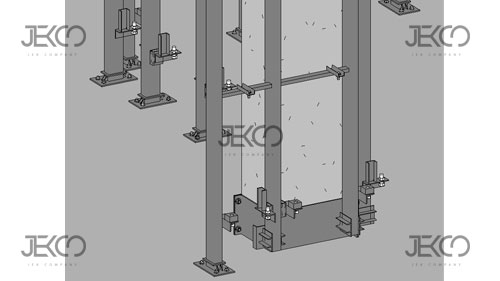

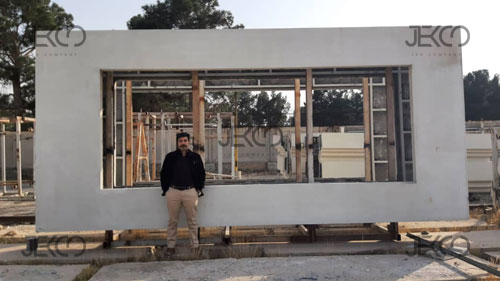

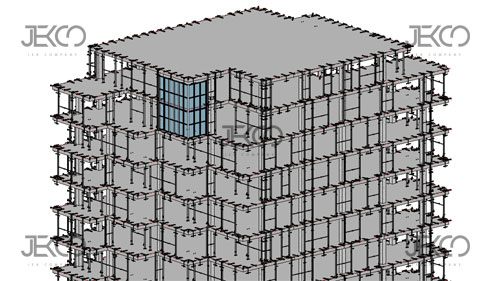

مدلسازی و دتیلینگ نمای GFRC مجتمع مهندسین بابل
این پروژه در 15 طبقه و حدودا 6000 مترمربع نمای گسترده مدلسازی شد.
در این پروژه کلیه قطعات نما به همراه تمامی قطعات پشتبند قطعات مدلسازی شده و در جای خود در مدل قرار گرفتند. پس از رفع تداخلات سه سری نقشه و متره برای هر قطعه تولید شد.
- – نقشه برای بخش قالب سازی قطعه
- – نقشه برای بخش تولید پشتبند
- – نقشه های روش اتصال قطعات بتنی به پشتبند ها

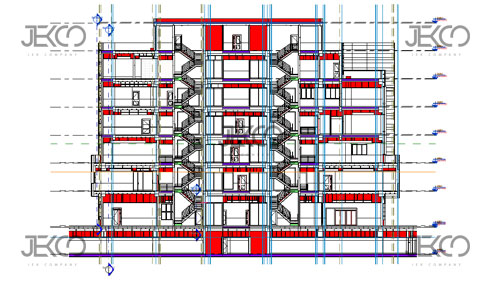

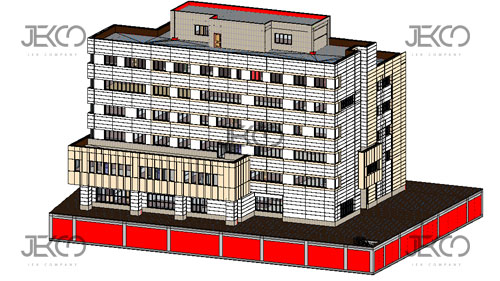

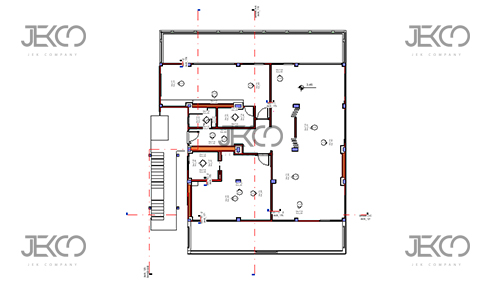

مدلسازی معماری و سازه ساختمان بیمه سلامت اذربایجان شرقی
معماری و سازه این پروژه در متراژ حدودی 3000 مترمربع با نرم افزار رویت مدلسازی شد.

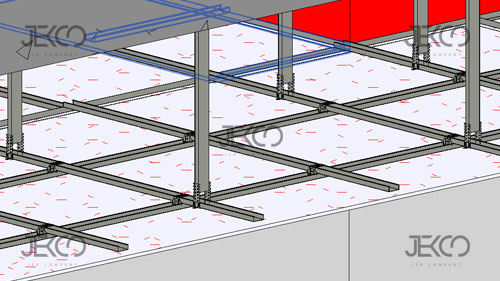

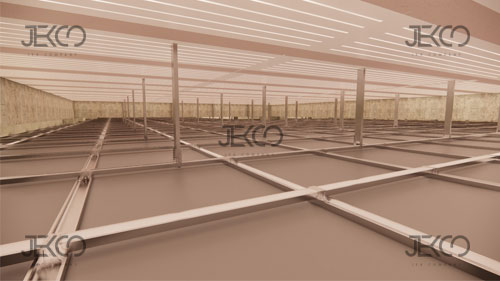

در بخش معماری تمامی آویزها، اتصالات و پنل های سقف کاذب با LOD 400 مدلسازی گردید.
اسکلت این ساختمان بتنی می باشد.
نمای این ساختمان کامپوزیت در سایز ها و ابعاد مختلف می باشد که تک تک پنل ها با زیرسازی مدلسازی گردید.

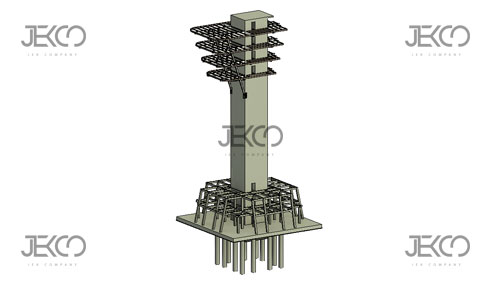

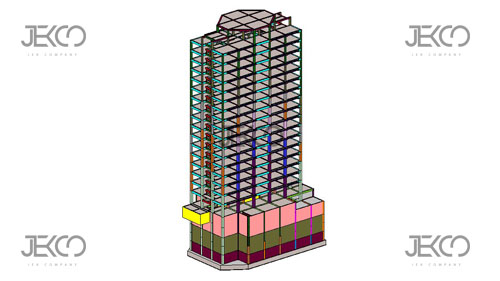

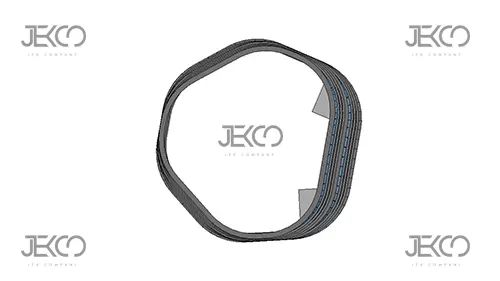

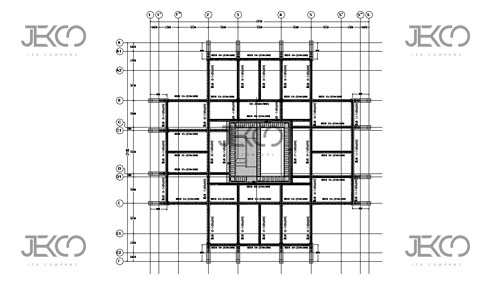

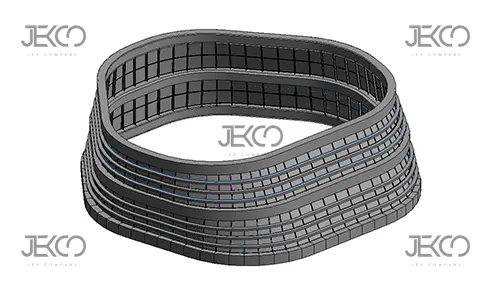

مدلسازی سازه برج مراقبت دریایی چابهار
این پروژه دارای اسکلت بتنی در بخش پاییین و اسکلت فلزی در بالای برج می باشد.

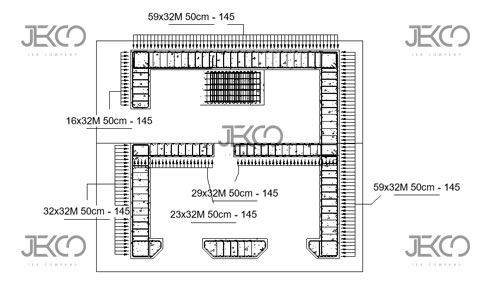

چالش اصلی مدلسازی این پروژه، میلگردهای دیوارهای برشی عریض هسته ی مرکزی این برج می باشد.
به علت حجم بسیار بالای میلگردها احتمال خطا به شدت افزایش می یابد. بنابراین در چندین مرحله میلگردهای این بخش چک شد تا از درستی مقادیر و متره ها اطمینان حاصل شود.

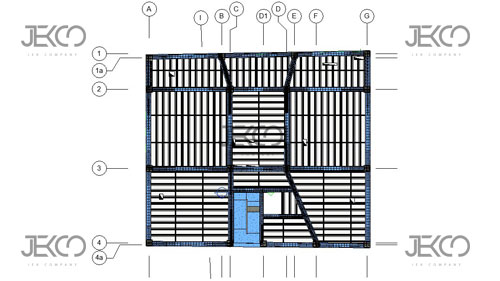

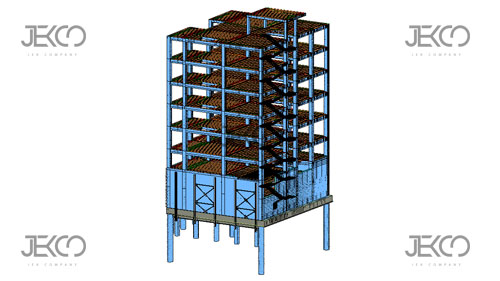

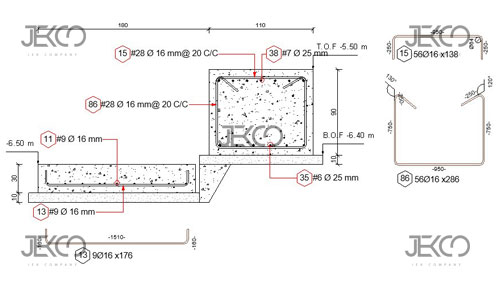

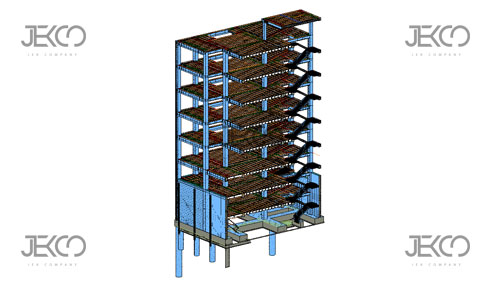

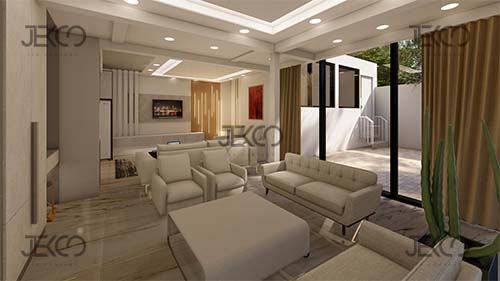

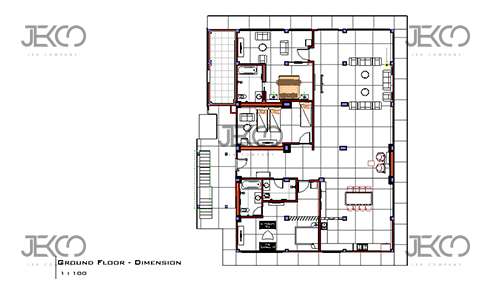

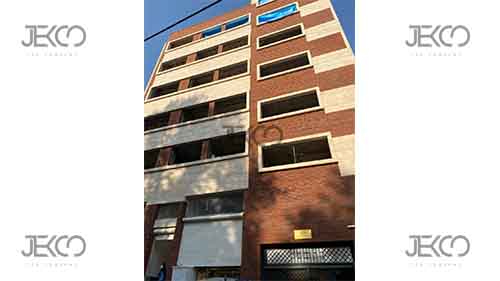

مدلسازی معماری و سازه و رندر و انیمیشن ساختمان مسکونی زعفرانیه
این پروژه در 7 سقف، اسکلت بتنی و در متراژ حدودی 4000 مترمربع می باشد.
سازه و معماری با LOD 400 مدلسازی گردید.
یکی از چالش های این پروژه استفاده از کوپلر در این پروژه بود.
یکی از بزرگترین مشکلات دیگر این پروژه پس از کلش گیری تداخل سازه نگهبان و ستون های سازه بود که با سه بعدی سازی و کلش گیری مشخص شد.

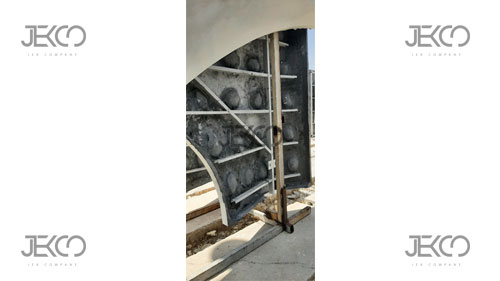

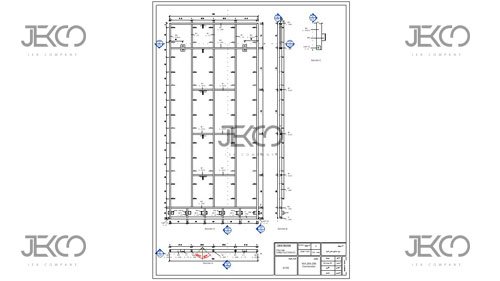

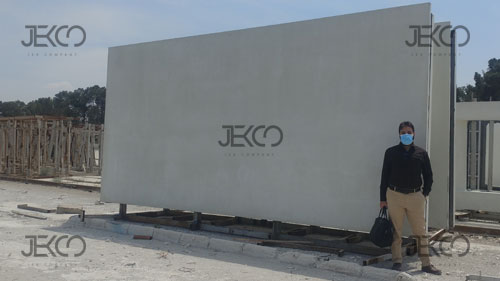

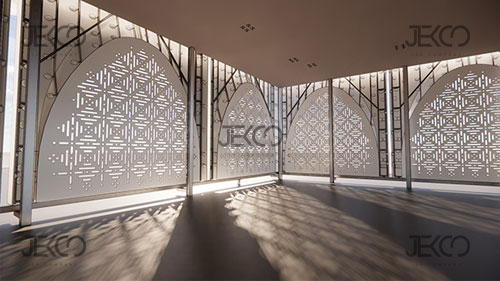

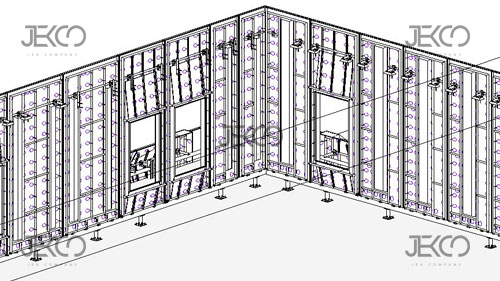

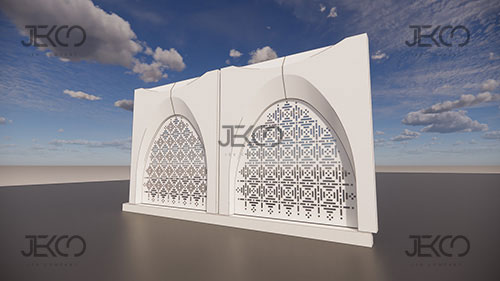

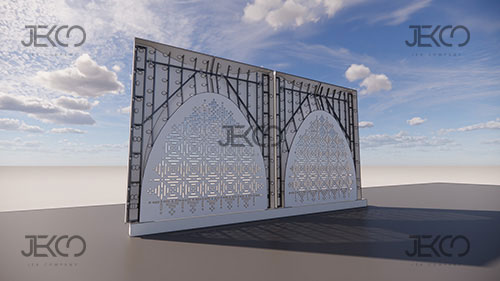

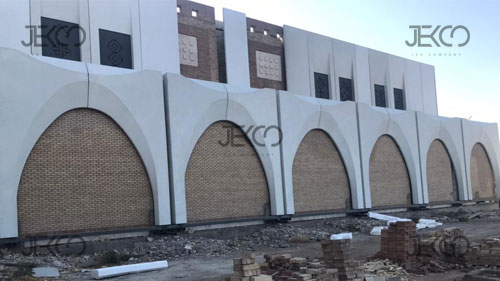

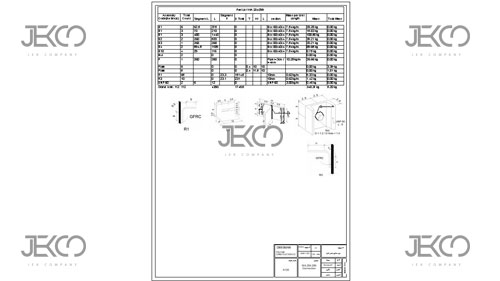

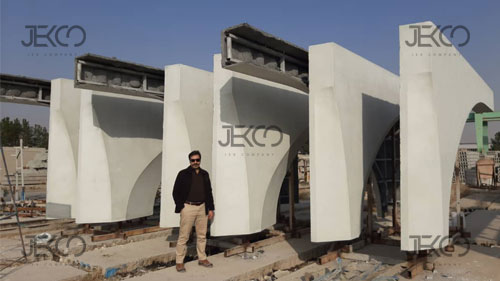

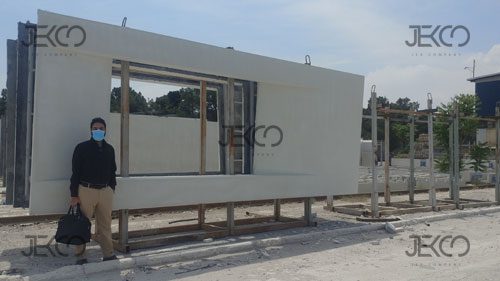

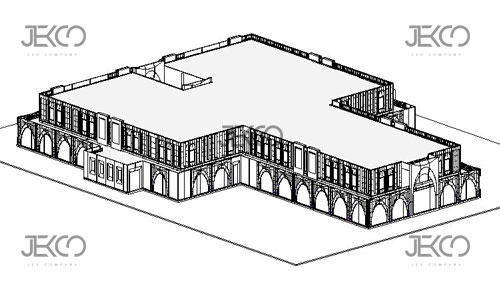

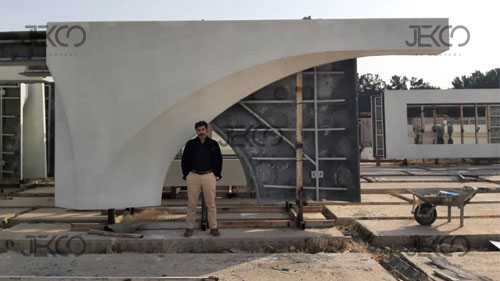

مدلسازی نمای پیش ساخته GFRC موزه صنایع دستی اهواز
این پروژه حدودا دارای 5000 متر مربع نمای باز شده و 316 قطعه می باشد.
سازه این پروژه با LOD 400 مدلسازی گردید.
یکی از چالش های این پروژه قطعات بزرگ و در نتیجه سنگینی فایل بود. مدلسازی و شاپ قطعات قوسی یکی دیگر از چالش های اساسی این پروژه محسوب می شود.

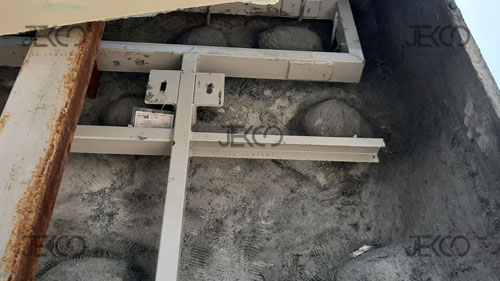

تمامی آهن کشی و اتصالات قاب پشتیبان قطعات و یازه خود ساختمان مدلسازی و شاپ شده و برای تولید ارسال گردیده است.
پروژه های خارجی
برای مشاهده ی بقیه تصاویر پروژه ها لطفا ورق بزنید.

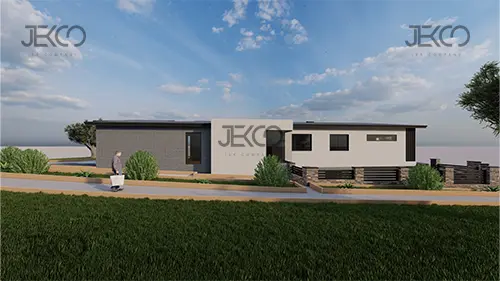

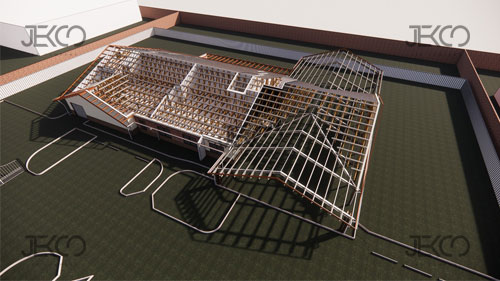

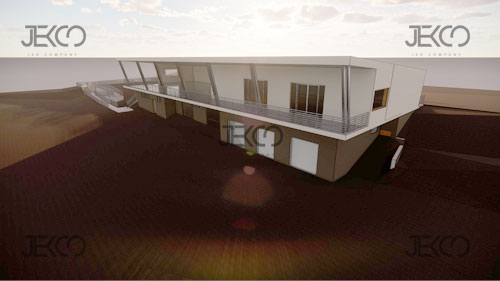

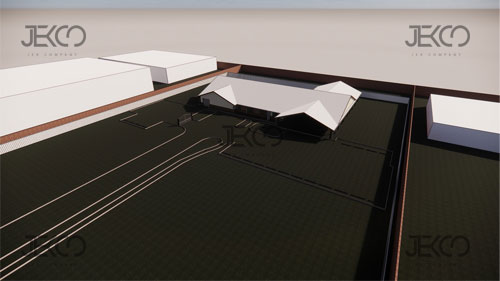

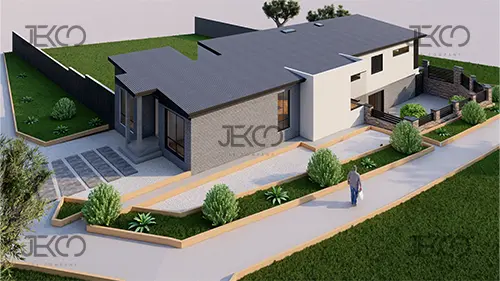

استرالیا

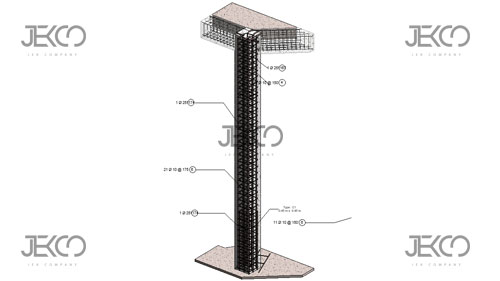

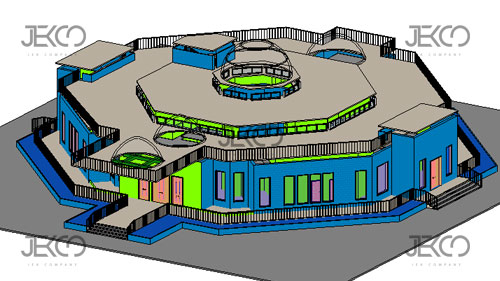

افغانستان

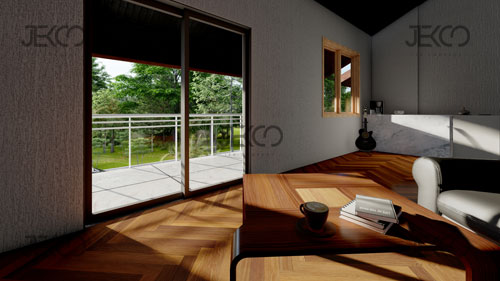

کانادا

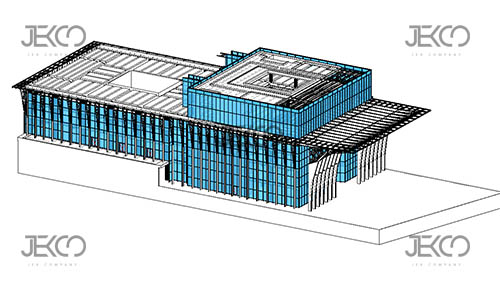

ترکیه
